زاوية ZS
ZS-Angle-001
| الكمية: | |
|---|---|

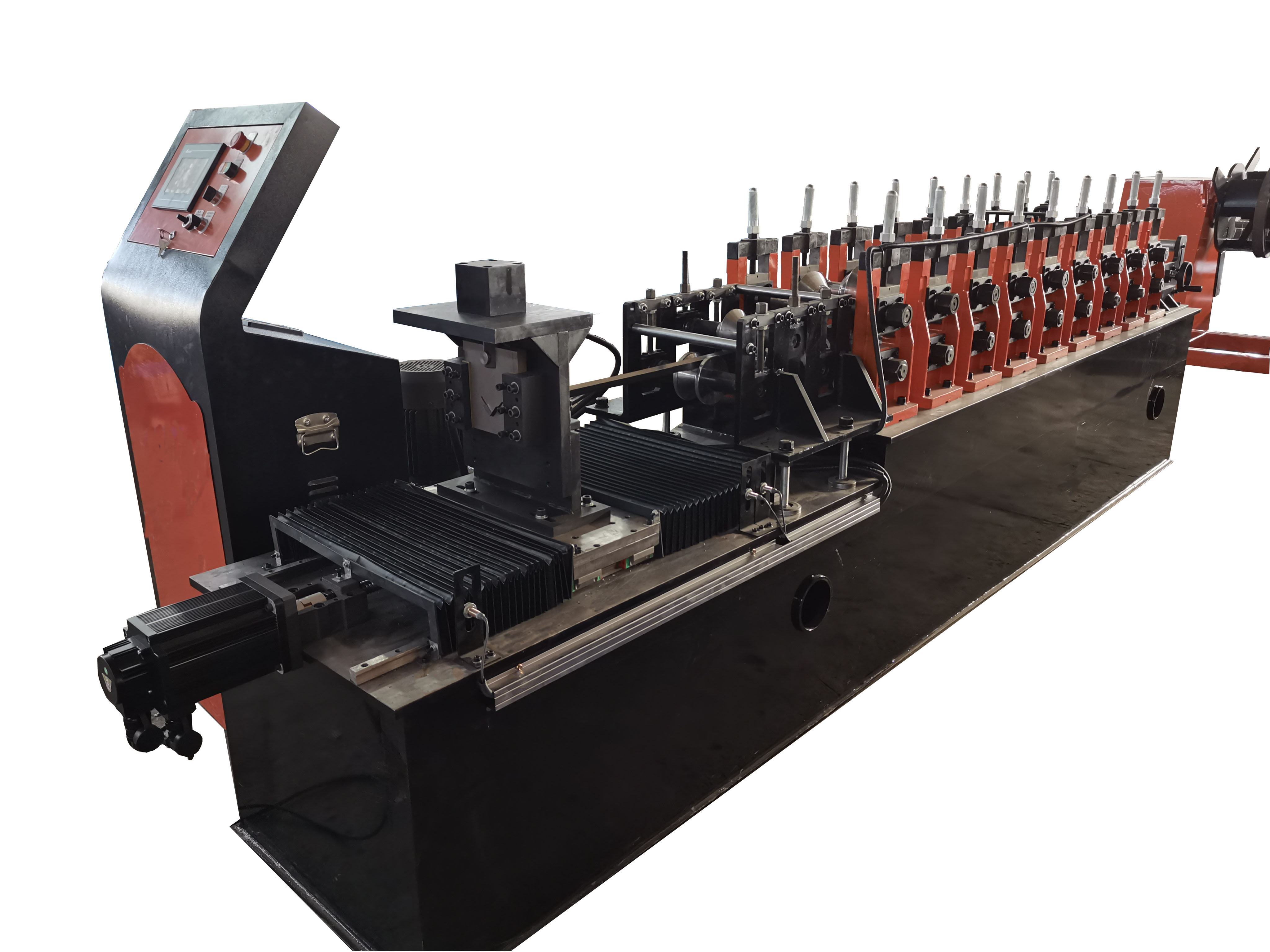

آلة تشكيل زاوية الصلب الخفيفة على شكل حرف V على شكل حرف L
يمكن لآلة زاوية الجدار أن تنتج إطار عارضة فولاذية خفيفة من نوع أو حجم مختلف، والسرعة سريعة، ويمكن أن تصل إلى 35 مترًا في الدقيقة. ويمكن للآلة أيضًا ثقب الثقب أو الضغط أو حقن الشعار على المنتج النهائي.سرعة العمل هي عملية سريعة وسهلة عن طريق التحكم PLC، ويمكن لشخص واحد فقط تشغيلها. يمكننا تخصيص متابعة الماكينة وفقًا لمتطلباتك.

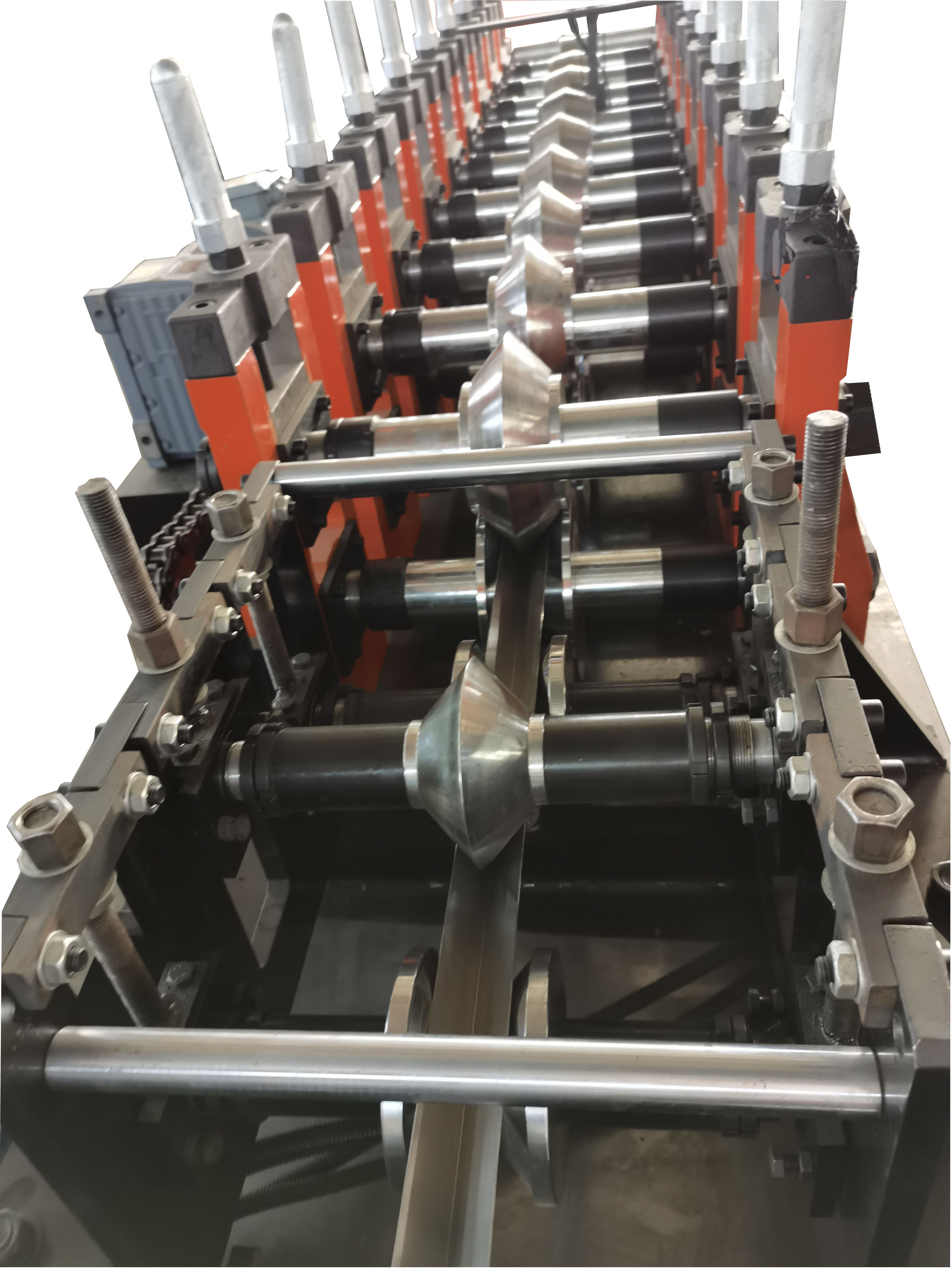

صور التفاصيل من آلة تشكيل زاوية الجدار:

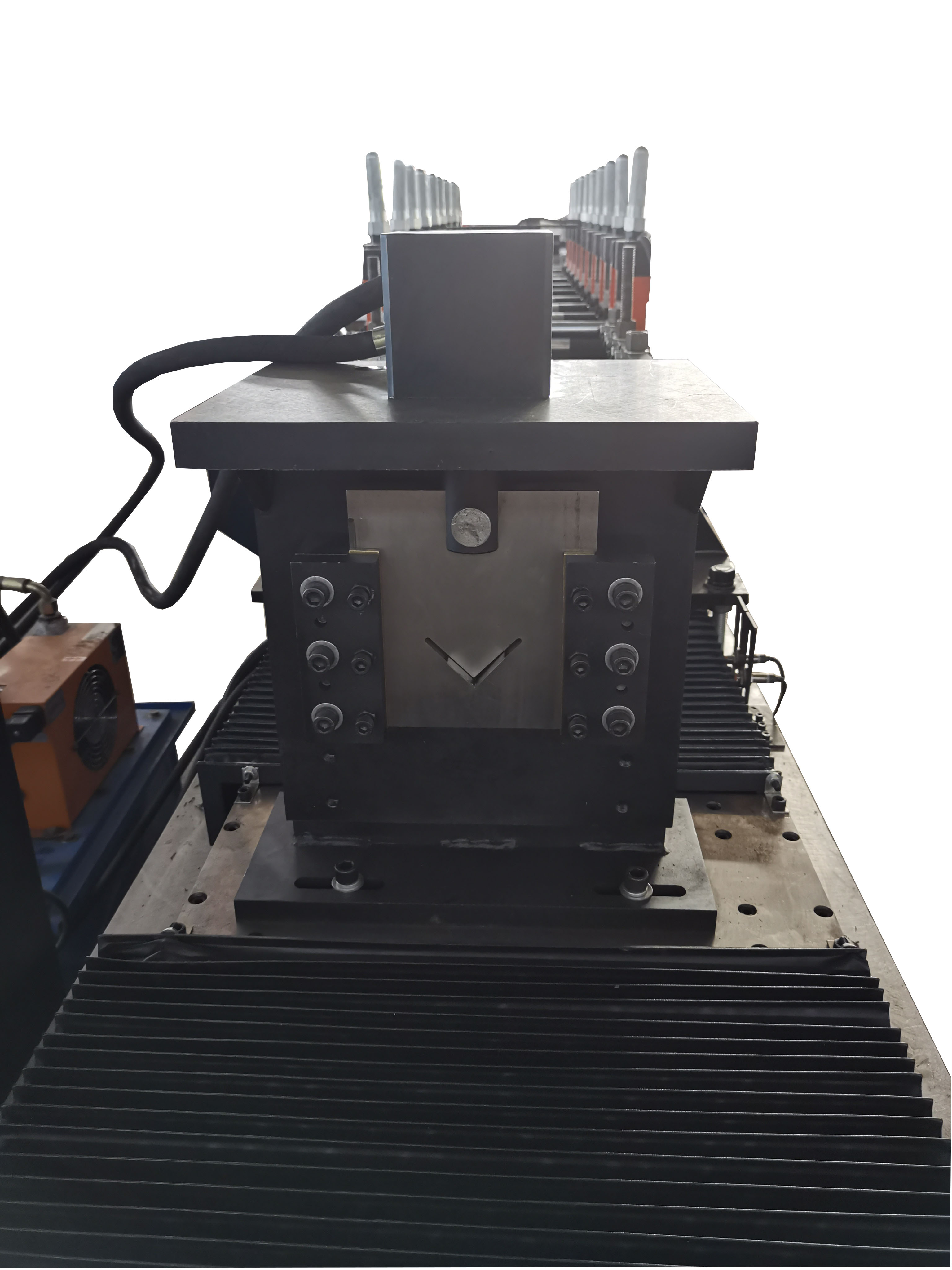

القطع مدفوع بمحرك مؤازر، لذلك فهو يعمل بدون توقف، ثم تعمل الآلة بسرعة عالية:
تخصيص
| أغراض | آلة تشكيل زاوية الجدار |
| إجمالي الطاقة | 4 كيلو واط (3 مراحل، 50 هرتز / 60 هكتار، 380 فولت / 220 فولت / 230 فولت / 440 فولت |
| سرعة | 0-35 م/دقيقة |
| البعد (الطول * العرض * الارتفاع) | 5.5 م * 1.2 م * 1.6 م |
| وزن | 3.0 طن |
| محطة الأسطوانة | 10 أزواج |
| إطار | إطار مصبوب + أنبوب/صندوق فولاذي |
| سمك المادة | 0.4-0.8 ملم |
| عرض المواد | اتبع مع التصميم |
| نظام النقل | سلسلة |
| نظام القطع | أسطوانة هيدروليكية (نظام قطع جانبي) مادة SKD11 اليابان |
| نظام التحكم | PLC، شينجى |
| جدول النفاذ | يدوي 3 متر، حمولة 100 كجم |
| آلة التفكيك | يدوي / كهربائي 1.5 طن |
| معدات | |
| بلك | شينجيه (الصين) |
| لوحة اللمس | شينجيه (الصين) |
| محرك كهربائي | بوجيانغ (الصين) |
| التشفير، التتابع | اومرون (اليابان) |
| المكونات الهيدروليكية | جووي (الصين) |
| شفرات القطع | SKD11 (اليابان) |
| بكرات | Cr12/GCr15 |
الاستفادة من آلة تشكيل حبة L:
يقوم تشكيل اللف بتشكيل مكونات معدنية خفيفة الوزن بشكل أسرع من العديد من عمليات الإنتاج الأخرى وبكميات أكبر.تتطلب العملية الحد الأدنى من التدخل البشري لأن برنامج التصميم بمساعدة الكمبيوتر (CAD) يمكنه إدارة التركيب الهيكلي ونمط التصميم.يمكن لآلات تشكيل اللف أيضًا أن تتضمن خدمات إضافية في الخط مثل اللحام والتثقيب لتبسيط العمليات.إن المطالبة بالتشطيب الاسمي وإنتاج القليل من نفايات المواد تجعل العملية ذات كفاءة عالية بشكل عام.
كطريقة تدريجية، تعمل عملية تشكيل اللف على ثني المكونات في مراحل متتالية، مما يسمح بمستويات عالية من الدقة والتحكم بالإضافة إلى التفاوتات المشددة.بالإضافة إلى ذلك، يمكن لبرنامج CAD توجيه عملية تشكيل المعدن من النهاية إلى النهاية للحصول على منتج نهائي متسق وعالي الجودة.
يمكن أن يؤدي التشكيل باللف إلى ثني صفائح المعادن الحديدية أو غير الحديدية بمستويات سماكة مختلفة.هناك مرونة في تصميم الأجزاء حيث يمكن أن تتكون المكونات من انحناء واحد أو نمط معقد من الأشكال الهندسية، وكلها بدرجة عالية من الدقة والتوحيد.تعتبر هذه العملية مثالية لإنتاج قنوات U وقنوات C والأشكال الدائرية والمغلقة أيضًا.
تعمل عملية تشكيل اللف وآلاتها على تقليل الحاجة إلى اللحامات من خلال السماح لك بتشكيل مكونات معدنية أطول، وبأطوال مختلفة، كل ذلك باستخدام مجموعة أدوات واحدة.على سبيل المثال، يمكن لآلات الدعامات والمسارات أن تولد الإطارات طالما كان ذلك مطلوبًا.لا يمكن لعمليات الضغط والختم على الفرامل أن تستوعب أطوال المواد التي يمكن لمعدات التشكيل أن تستوعبها.
يقلل التشكيل باللف من هدر المواد بفضل زيادة الدقة في المنتج النهائي.نظرًا لأن الأجزاء ذات نوعية جيدة وتناسق موثوق به، سيكون لديك عدد أقل من القطع أو اللحامات أو الأجزاء المرفوضة.تنخفض تكلفة الوحدة مع زيادة حجم الإنتاج، ويمكن لشركات تشكيل اللف أن تمرر هذه الوفورات إلى العميل.
