شبكة ZS-T
ZS-T Grid--001
| الكمية: | |
|---|---|

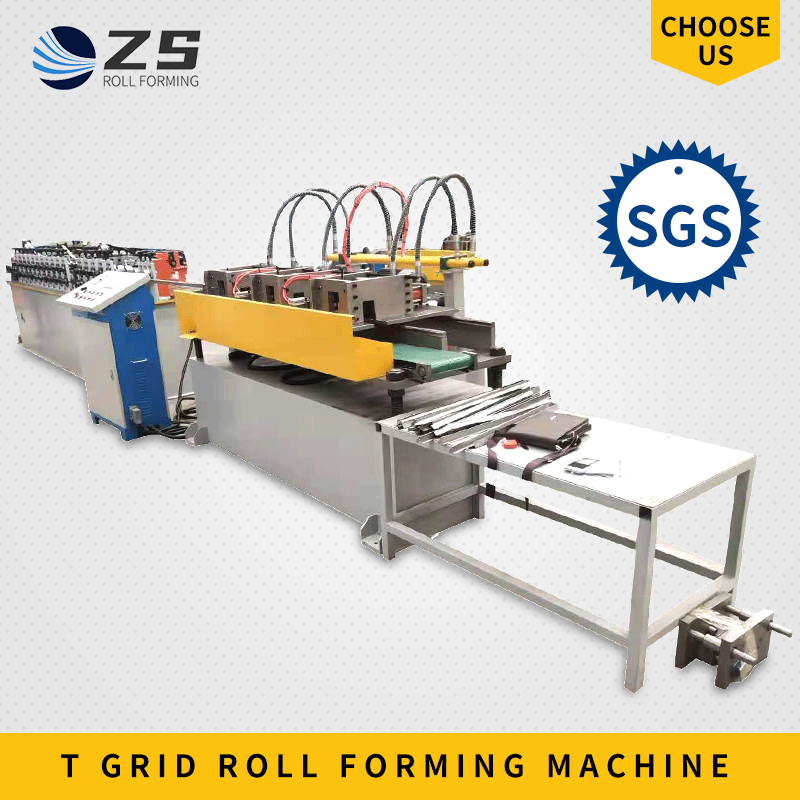

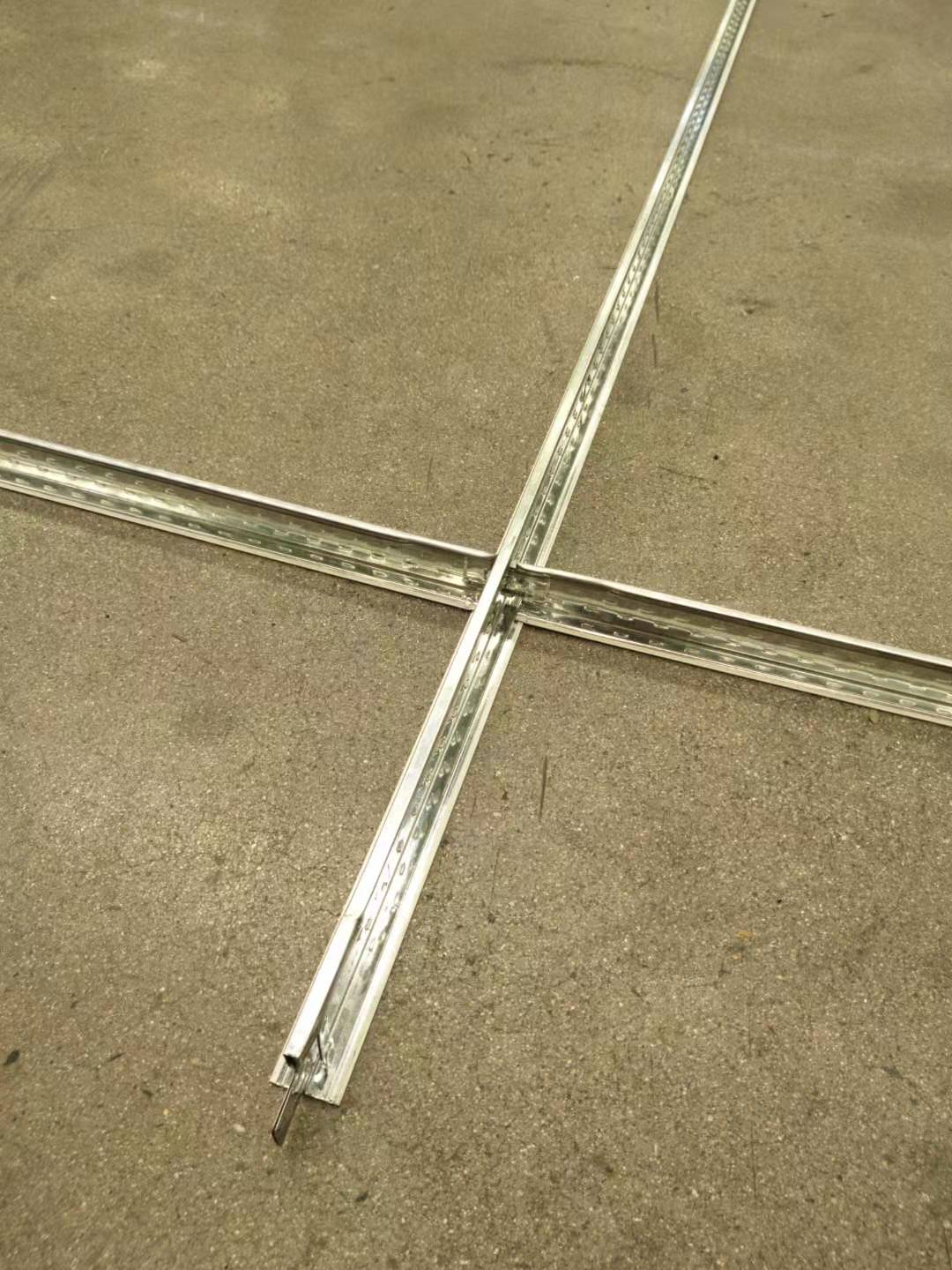

آلة تشكيل السقف T Bar المعلقة الرئيسية والشبكة المتقاطعة
إن آلة تشكيل لفة الشبكة ذات السقف المعلق هي عبارة عن خط إنتاج مرن وفعال من حيث التكلفة وحجم منتج كبير.تختلف الأحجام والتصاميم في الأسواق المختلفة.نحن نقدم آلة تشكيل لفة الشبكة الأوتوماتيكية بالكامل.
الطول: 3600 مم / 1200 مم / 600 مم
الحجم: 24*38 مللي متر ، 24*32 مللي متر
السُمك: 0.25-0.4 مللي متر
مكونات آلة تشكيل T Grid:
آلة تشكيل لفة | 1 مجموعة |
يموت من ثقب اللكم | 1 مجموعة |
المحطة الهيدروليكية | 1 مجموعة |
بلك | 1 مجموعة |
محرك سيرفو بعد القطع | 1 مجموعة |
آلة التفكيك | 2 مجموعات |
تفاصيل تقنية:
1. آلة التفكيك
القدرة: 2 طن أقصى عرض: ≥700 مم النطاق الداخلي:φ480-520mm
2. آلة تشكيل اللف
مادة الأسطوانة: Cr12، مع المعالجة الصعبة.
محطات الأسطوانة:18
قطر العمود: 40 ملم
مادة العمود: فولاذ #45، مع معالجة صلبة.
الطاقة: 5.5 كيلو واط
سرعة العمل: 0-30 م/دقيقة
البعد: 26 م * 3 م
3. القطع واللكم بمحرك سيرفو
مدفوعة: مضخة الزيت الهيدروليكي ومحرك سيرفو
قوة محرك سيرفو: 10 كيلو واط
قوة المحطة الهيدروليكية: 15 كيلو واط
مادة الشفرة: SKD11، مع معالجة قاسية، HRC58-62°
مزايا:
1. يتم التحكم في خط الإنتاج الكامل هذا بواسطة PLC، شاشة تعمل باللمس. يقوم المشغل بإعداد المهمة من خلال البرنامج المحدد ومراقبة عملية التحكم. لذلك من السهل جدًا تشغيل هذا الخط.
2. الآلة تنتج T Grid بسرعة عالية لتلبية المتطلبات الكبيرة للسوق.
