ZS-CZ
ZS-CZ-001
| الكمية: | |
|---|---|

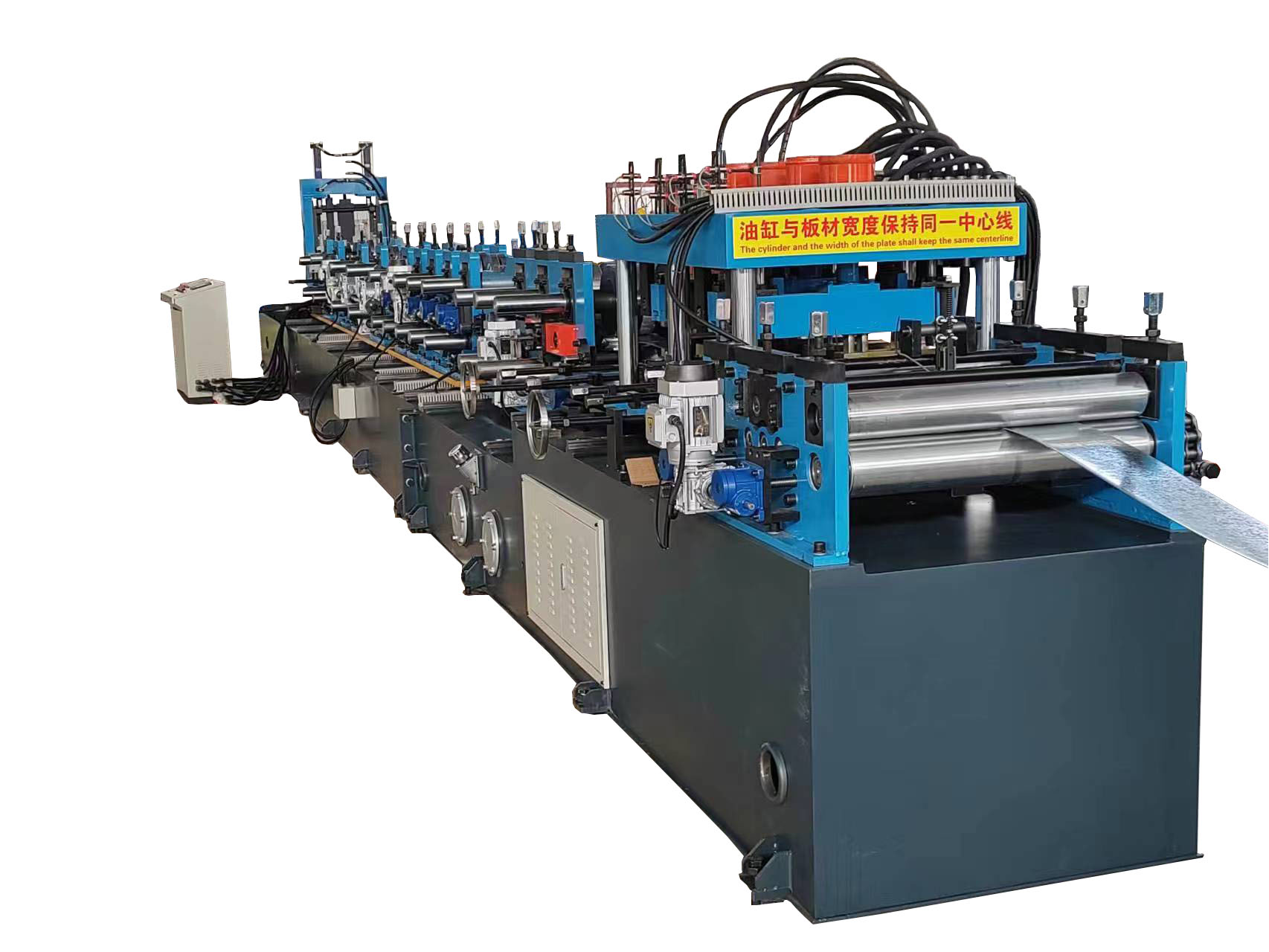

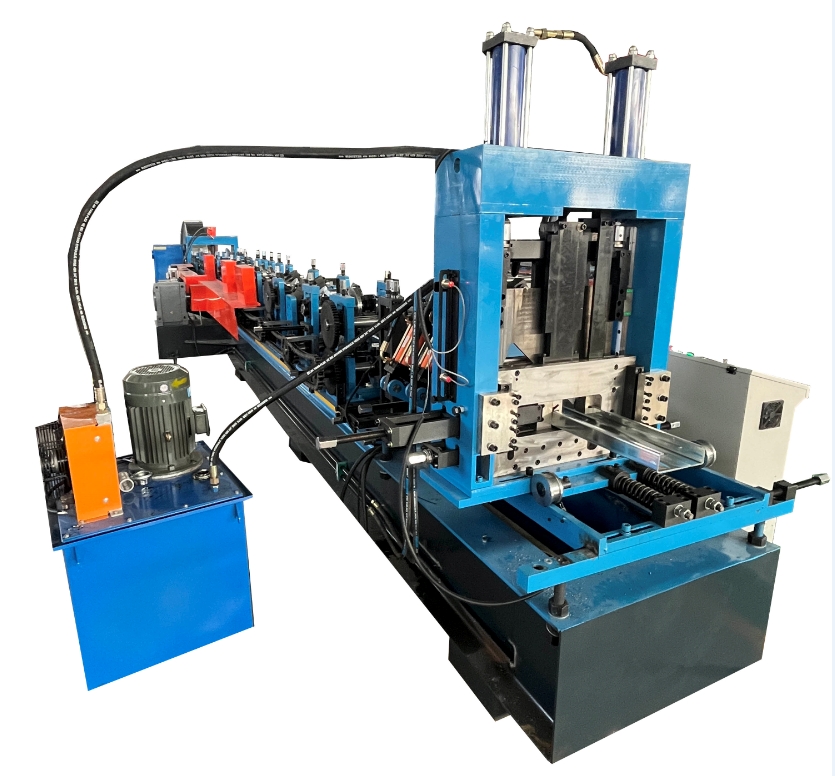

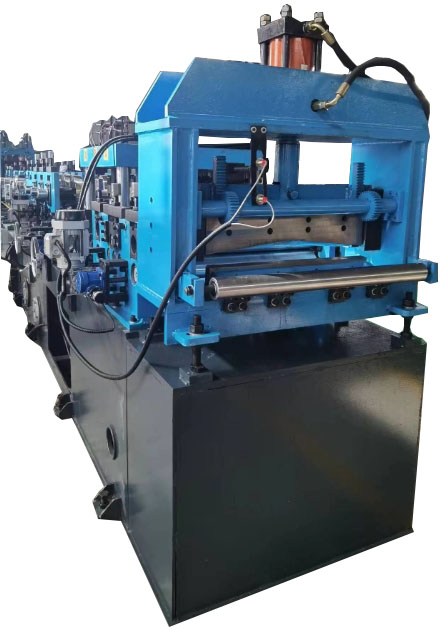

آلة تشكيل الإطار المعدني Peb القابلة للتبديل الأوتوماتيكية ذات الإطار المعدني CZ Purlin
الآلة المتكاملة للفولاذ C/Z الأوتوماتيكية بالكامل تسمى أيضاً آلة قولبة التبادل C/Z، وآلة المدادة التبادلية C وZ.توفر آلة المدادة CZ الأوتوماتيكية بالكامل للمستخدمين معدات تشكيل المدادة الأوتوماتيكية للغاية والتي يمكنها تحقيق إنتاج التبادل لنموذجين C/Z ومدادات ذات مواصفات مختلفة في وقت قصير عن طريق التحكم بالكمبيوتر PLC.

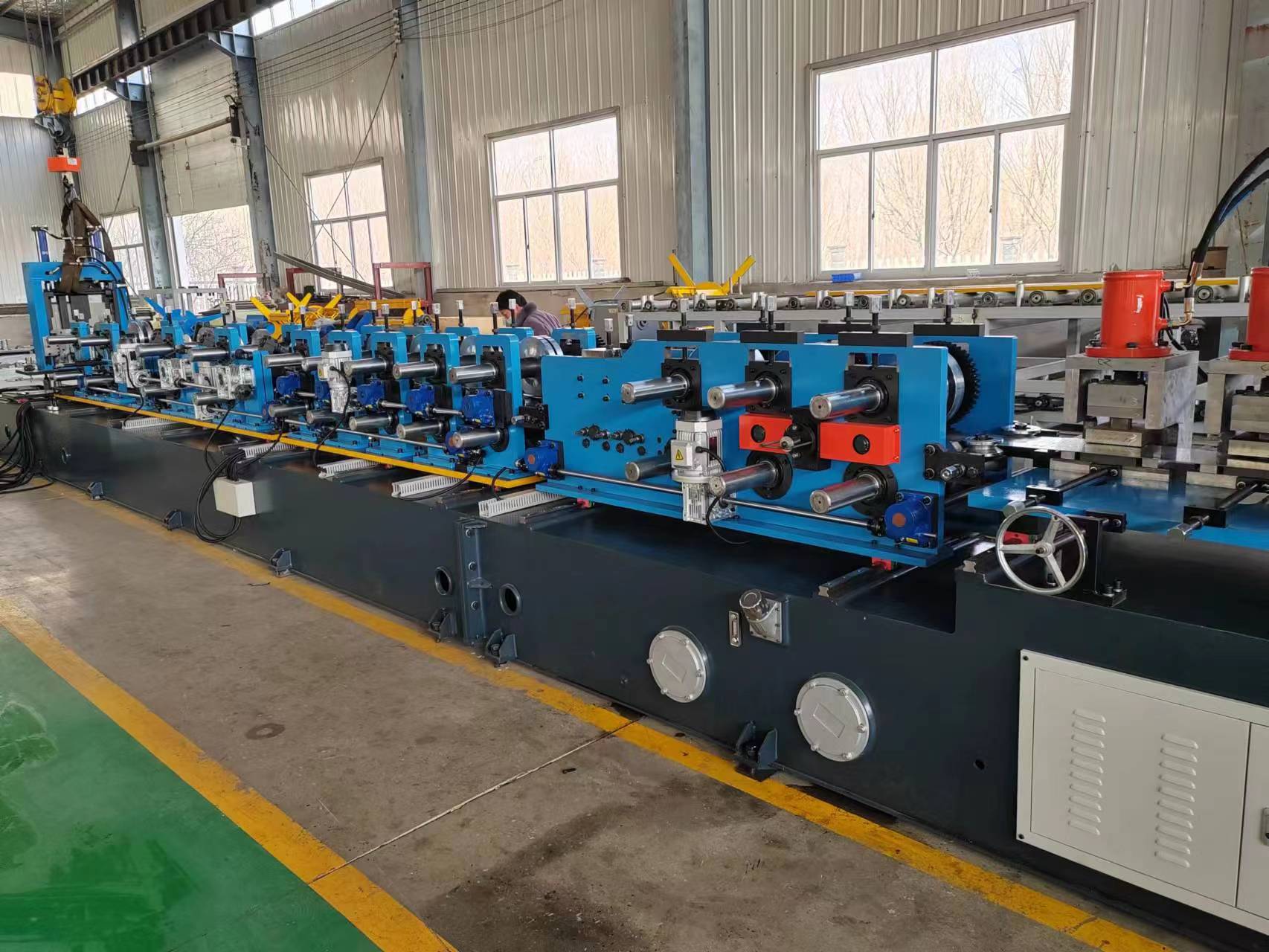

آلة المدادة تشيكوسلوفاكيا عالية الجودة للخدمة الشاقة ، إطار محطة لفة 48 مم:

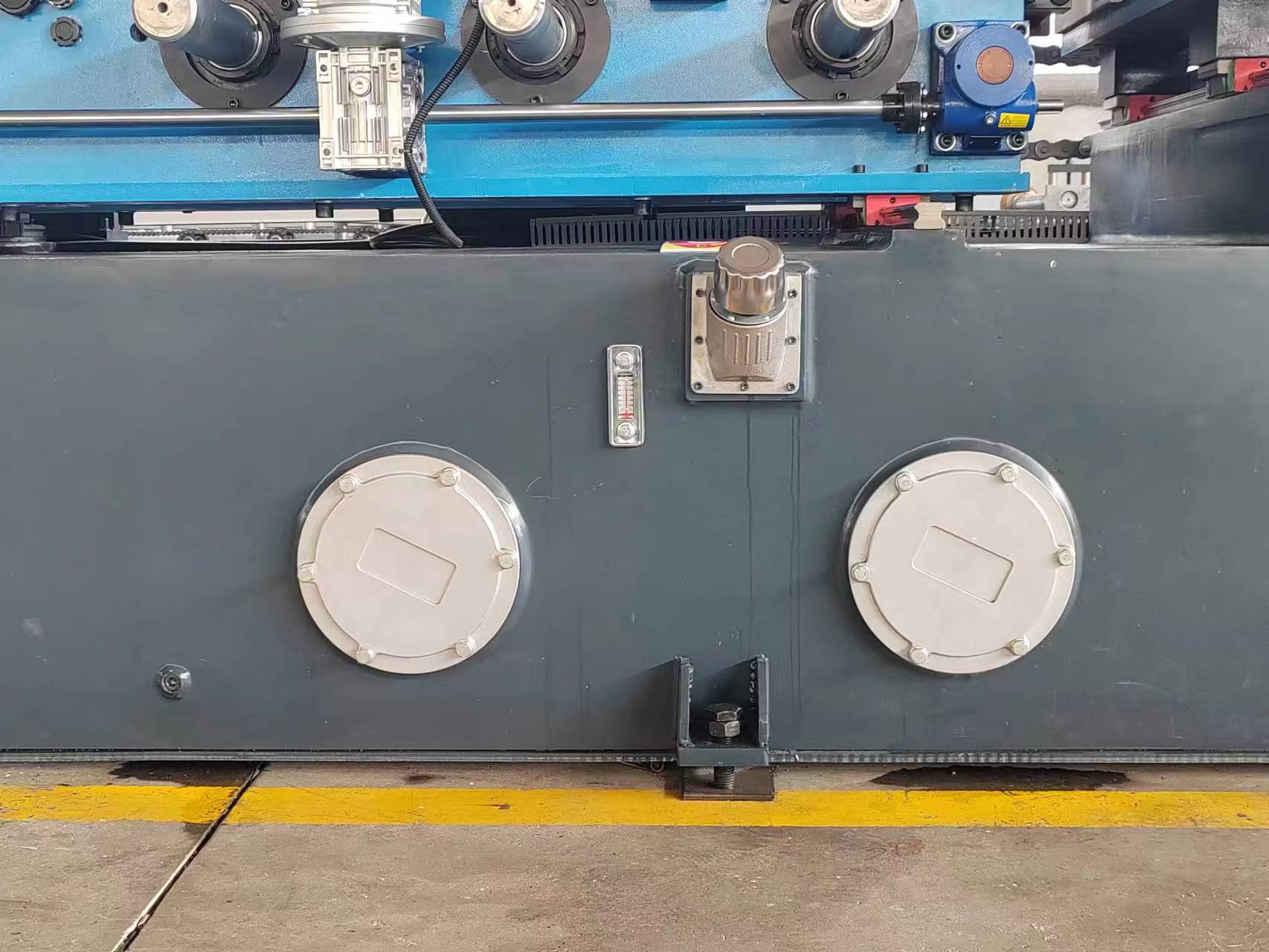

نحن نستخدم الهيكل السفلي لحام الألواح الفولاذية 10 مم ، والألواح الفولاذية 30 مم للطاولة السفلية ، وسطح معالجة آلة CNC.
نظام التغيير التلقائي المكون من 7 وحدات، يتضمن التبادل C&Z والمغذي والعرض والارتفاع:
نضيف القطع المسبق، عند الانتهاء من الطلب، يكون ملف القطع تلقائيًا، ثم يمكن حفظ المواد:

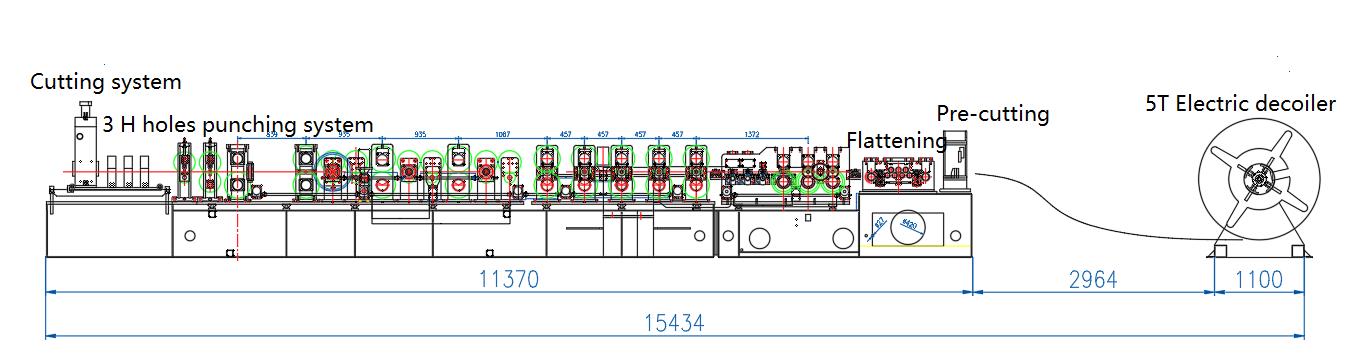

تدفق العمل:
آلة التفكيك الكهربائية ---- نظام القطع المسبق ---- نظام التسطيح ---- آلة التشكيل ---- نظام ثقب التثقيب ---- آلة القطع الأوتوماتيكية ----- نظام التحكم بالكمبيوتر ----- استلام المنتج طاولة
تخصيص:
لا. | غرض | معامل | |
1. | سمك المادة | 1.5-3.0 ملم | |
حجم المنتج | العرض: 75-300 ملم ارتفاع : 40 - 100 ملم | ||
2. | مواصفات جهاز فك اللف | يكتب | نوع الكابولي الكهربائي |
الأعلى.سعة | 5 طن | ||
معرف الملف | 480-520 ملم | ||
الأعلى.لفائف التطوير التنظيمي | ≥1000 مم | ||
الأعلى.عرض الملف | ≥300 ملم | ||
3. | تسطيح نظام | سماكة من الإطار | 30 ملم |
قطر الدائرة من رمح | 80 ملم | ||
الفتحة لا. | تحت 4+أعلى 3 | ||
مادة من رمح | 45 # الصلب، مع المعالجة الصلبة HRC56 وطلاء الكروم | ||
قطر الدائرة من رمح لفائف التغذية | 100 ملم | ||
المغذية رمح الملف رقم | 2 | ||
مادة من رمح لفائف التغذية | 45 # الصلب، مع المعالجة الصلبة HRC56 وطلاء الكروم | ||
4. | مواصفات الآلة | سرعة التشكيل | 10-25 م/دقيقة |
محطات التشكيل | 18 محطة | ||
مادة الأسطوانة | رئيسي تستخدم الأسطوانات GCr15، الجانب المساعد تستخدم الأسطوانة Cr12، مع المعالجة الصلبة HRC58-60 وطلاء الكروم. | ||
مادة رمح | 45 # الصلب، مع المعالجة الصلبة HB210-230 وطلاء الكروم | ||
قطر الدائرة من رمح | رئيسي العمود 90 مم، عمود تغيير الحجم 75 مم | ||
هيكل التشكيل | عمود التوجيه | ||
إطار قاعدة | لحام الصلب | ||
نظام مدفوع | سلسلة،2 بوصة و1.5 بوصة | ||
قوة المحرك | محرك سيرفو 37KW، ماركة Zhongchen، مع K107 المخفض، شنغهاي Bojiang العلامة التجارية. | ||
يتغير قوة الأحجام | 0.37 كيلو واط*2,0.55 كيلو واط*2,1.1 كيلو واط*1,0.75 كيلو واط*2 | ||
قطع التسامح | ± 2 مم | ||
البعد التثبيت | 20 ~ 25 م * 2 م | ||
وزن الآلة | 15 طن | ||
5. | صندوق الكمبيوتر | بلك | ويكونج |
زر | التوقف في حالات الطوارئ | ||
6. | هيدروليكي | قوة الهيدروليكية | 11 كيلو واط |
تبريد نظام | معجب | ||
سعة من الصندوق | 300L | ||
7. | طلاء | الطلاء الأساسي | مضاد للصدأ |
طلاء السطح | أزرق + أسود | ||
8. | آحرون | حماية المحرك الكهربائي من الحمولة الزائدة | |
حماية ماس كهربائى | |||
380 فولت/50 هرتز/3 مراحل | |||
استخدام تشيكوسلوفاكيا المدادة:

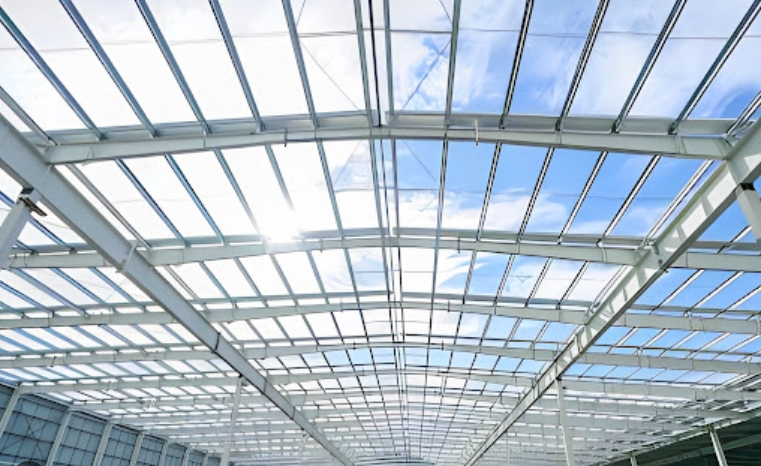

المدادة هي عارضة أو قضيب أفقي يوفر الدعم الهيكلي للمباني، عادة تحت السقف.العوارض الخشبية للمبنى أو جدرانه تدعم المدادات.على الرغم من أنها تستخدم بشكل متكرر في المباني المعدنية، إلا أنها يمكن أن تحل محل العوارض الخشبية المكتظة بكثافة في المباني ذات الإطارات الخشبية.تتحمل مدادات السقف وزن سطح السقف.تُعرف لوحة الخشب الصلب أو اللوح الرقائقي أو الصفائح المعدنية التي تشكل سطح السقف باسم سطح السقف.غالبًا ما يكون هذا مصنوعًا من الخرسانة، ومملوءًا بنوع من مقاومة الطقس، وعادةً ما يكون مغطى بالعزل.
